Bomba helicoidal de deslocamento positivo: aplicações, especificações e critérios de escolha

A bomba helicoidal de deslocamento positivo é um equipamento industrial projetado para movimentar líquidos por meio de cavidades progressivas formadas entre um rotor e um estator.

Também conhecida como bomba de cavidade progressiva, ela é indicada quando o processo exige vazão contínua, baixa pulsação e capacidade de lidar com fluidos de comportamento mais desafiador, como líquidos de viscosidade elevada, materiais abrasivos e misturas com sólidos em suspensão.

O que considerar ao avaliar bomba helicoidal de deslocamento positivo

O ponto central está no princípio de deslocamento positivo.

Em vez de depender principalmente da velocidade do fluido, como ocorre em outras tecnologias de bombeamento, esse tipo de bomba conduz volumes sucessivos de fluido dentro de cavidades internas.

À medida que o rotor gira dentro do estator, essas cavidades se deslocam da entrada para a saída da bomba, transportando o fluido de forma estável e previsível.

Na prática, isso ajuda a explicar por que a bomba helicoidal é tão utilizada em aplicações industriais com lodos, polpas, efluentes e líquidos viscosos.

O objetivo não é apenas gerar movimento, mas manter um escoamento mais uniforme, com menor pulsação, preservando a regularidade do processo quando o fluido apresenta características que podem dificultar o bombeamento.

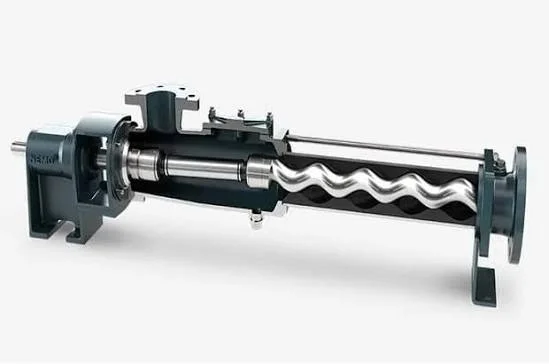

Como funciona o conjunto rotor-estator

O funcionamento da bomba helicoidal depende da interação entre dois componentes principais:

• Rotor: peça metálica de geometria helicoidal, normalmente fabricada em aço de alta resistência no contexto deste equipamento.
• Estator: componente interno revestido ou confeccionado com elastômero, responsável por formar, junto ao rotor, as cavidades progressivas que conduzem o fluido.

Quando o motor elétrico aciona o conjunto, geralmente com o apoio de um motoredutor, o rotor gira dentro do estator.

Esse movimento cria câmaras sucessivas que avançam ao longo do corpo da bomba.

Como o fluido fica contido nessas cavidades durante o deslocamento, o bombeamento tende a ser contínuo e com baixa pulsação.

A vedação do sistema pode utilizar selo mecânico ou gaxeta, conforme a configuração do equipamento e as necessidades do processo.

Essa escolha deve considerar o tipo de fluido, a presença de sólidos, a abrasividade, a temperatura e as exigências operacionais da instalação.

Por que ela é chamada de deslocamento positivo

Uma bomba é classificada como de deslocamento positivo quando movimenta o fluido por volumes definidos que são capturados e deslocados mecanicamente até a descarga.

Na bomba helicoidal, esse volume é transportado pelas cavidades progressivas entre rotor e estator.

Essa característica é especialmente importante em processos nos quais o fluido não se comporta como água limpa ou de baixa viscosidade.

Em líquidos mais densos, com partículas ou com maior resistência ao escoamento, o princípio de deslocamento positivo contribui para manter a transferência do fluido com mais controle e regularidade.

Por isso, a análise técnica não deve se limitar ao nome do equipamento.

É necessário observar o conjunto completo: fluido bombeado, viscosidade, abrasividade, presença de sólidos em suspensão, temperatura de operação, material construtivo, tipo de vedação, motor elétrico, motoredutor e condições de instalação.

Mini glossário técnico

• Bomba helicoidal: bomba que utiliza geometria helicoidal para deslocar o fluido de forma contínua por cavidades internas.
• Cavidade progressiva: espaço formado entre rotor e estator que se move ao longo da bomba, conduzindo o fluido da sucção até a descarga.
• Rotor: componente girante, em formato helicoidal, responsável pelo movimento que cria o deslocamento do fluido.
• Estator: componente fixo que trabalha em contato funcional com o rotor e forma as cavidades de bombeamento.
• Elastômero: material flexível usado no estator para permitir vedação e formação adequada das cavidades.
• Selo mecânico: sistema de vedação usado para reduzir vazamentos no eixo da bomba.
• Gaxeta: alternativa de vedação aplicada em determinados conjuntos, conforme a necessidade operacional.
• Motor elétrico: responsável por fornecer energia mecânica ao sistema de bombeamento.
• Motoredutor: conjunto que ajusta rotação e torque para adequar o acionamento da bomba ao processo.

Resposta curta para consulta rápida

A bomba helicoidal de deslocamento positivo movimenta o fluido por cavidades progressivas formadas entre rotor e estator, gerando vazão contínua e adequada para fluidos viscosos ou com sólidos.

Com base na experiência técnica acumulada por Roseli desde 1987 no segmento de bombas e motores elétricos, a RO BOMBAS atua na orientação, fornecimento e suporte relacionado a esse tipo de solução, conectando conhecimento prático de manutenção e assistência técnica à seleção adequada do equipamento para aplicações industriais.

Aplicações industriais, fluidos atendidos e especificações relevantes

A bomba helicoidal de deslocamento positivo é especialmente útil quando o processo industrial exige movimentação estável de líquidos difíceis, como fluidos de viscosidade elevada, misturas abrasivas, lodos, polpas e efluentes com sólidos em suspensão.

Em vez de tratar a seleção apenas como compra de equipamento, a escolha deve considerar o tipo de fluido, a temperatura de operação, a presença de partículas, a necessidade de vazão contínua e os materiais construtivos compatíveis com o processo.

Setores atendidos

Pelo perfil de aplicação informado, a bomba helicoidal pode ser considerada em operações de:

• Saneamento
• Tratamento de efluentes
• Papel e celulose
• Indústrias papeleiras
• Indústria alimentícia
• Indústria sucroenergética
• Indústria química
• Indústrias petroquímicas
• Mineração
• Indústria de bebidas
• Concreterias
• Irrigação
• Shoppings e sistemas prediais industriais que demandem bombeamento técnico

Em todos esses cenários, o ponto central é verificar se o fluido apresenta características que favorecem o uso de uma bomba de cavidade progressiva: maior viscosidade, abrasividade, presença de sólidos ou necessidade de bombeamento contínuo com baixa pulsação.

Quadro textual: fluido versus necessidade operacional

Esse enquadramento não substitui o dimensionamento técnico.

Ele serve para orientar a análise inicial e evitar uma escolha baseada apenas no nome do equipamento.

Checklist de especificação antes da seleção

Antes de definir a bomba, recomenda-se levantar informações técnicas do processo, como:

• Tipo de fluido bombeado: lodo, polpa, efluente, produto químico, mistura alimentícia, água com sólidos ou outro material.
• Viscosidade do fluido e variação dessa viscosidade durante a operação.
• Presença, concentração e característica dos sólidos em suspensão.
• Abrasividade do fluido e potencial de desgaste dos componentes.
• Temperatura de trabalho, considerando o limite informado de até 150 °C para o equipamento.
• Compatibilidade dos materiais disponíveis: ferro fundido, aço inoxidável ou aço carbono.
• Necessidade de rotor em aço de alta resistência.
• Tipo de estator em elastômero compatível com o fluido.
• Tipo de vedação mais adequado ao processo, considerando selo mecânico ou gaxeta.
• Condições de acionamento por motor elétrico com motoredutor.
• Regime de operação e criticidade do bombeamento para a linha produtiva.
• Necessidade de instalação, manutenção, reparo e peças sobressalentes.

A RO BOMBAS atua como fornecedora de bombas helicoidais e também oferece suporte em instalação, manutenção e reparo, com atendimento e entrega em território nacional conforme o contexto informado.

Essa combinação é relevante porque a aplicação correta depende tanto do equipamento quanto da avaliação técnica do conjunto instalado.

Alerta educacional: valide antes da seleção final

Mesmo quando a aplicação parece compatível, a seleção final deve ser validada com base no fluido real, na temperatura, nas condições de operação e no processo industrial.

Materiais como ferro fundido, aço inoxidável e aço carbono podem atender necessidades diferentes, assim como a escolha entre selo mecânico e gaxeta depende das características do fluido e do ambiente de trabalho.

Por isso, antes da compra ou substituição, é recomendável consultar a RO BOMBAS para avaliar a adequação da bomba helicoidal ao processo.

A empresa combina fornecimento, instalação, manutenção e reparo, apoiada pela experiência técnica acumulada por Roseli no segmento de bombas e motores elétricos desde 1987.

Como escolher, instalar e manter com foco em confiabilidade

Escolher uma bomba helicoidal de deslocamento positivo com foco em confiabilidade exige mais do que confirmar se o equipamento bombeia o fluido desejado.

A decisão deve considerar o comportamento do processo, as condições de instalação, o conjunto de acionamento, o tipo de vedação, a disponibilidade de peças sobressalentes e a rotina de manutenção que sustentará a vida útil do sistema.

A RO BOMBAS atua nesse processo de forma consultiva, unindo fornecimento, instalação, manutenção, reparo, venda de bombas, motores elétricos e peças sobressalentes.

Embora a empresa seja jovem, fundada em 09 de janeiro de 2024, sua base técnica está ligada à experiência de Roseli, que atua no segmento de bombas e motores elétricos desde 1987, acumulando mais de três décadas de vivência em vendas, manutenção e assistência técnica.

Checklist de perguntas para dimensionamento

Antes da compra, substituição ou reparo de uma bomba helicoidal, vale levantar perguntas técnicas que ajudam a evitar escolhas inadequadas para o processo:

• Qual fluido será bombeado: lodo, polpa, efluente, produto viscoso, mistura abrasiva ou líquido com sólidos em suspensão?
• O fluido apresenta variação de viscosidade, concentração de sólidos ou temperatura durante a operação?
• A aplicação exige fluxo contínuo e baixa pulsação?
• A temperatura de trabalho está compatível com o limite técnico informado para o equipamento, que pode chegar a até 150 °C conforme a configuração considerada?
• O material construtivo mais adequado é ferro fundido, aço inoxidável ou aço carbono?
• O rotor em aço de alta resistência e o estator em elastômero são compatíveis com as características do fluido e do processo?
• A vedação deve utilizar selo mecânico ou gaxeta?
• O motor elétrico e o motoredutor estão adequados às condições de operação?
• Há necessidade de instalação nova, substituição de equipamento existente, manutenção corretiva ou reparo de componentes?
• Existem peças sobressalentes críticas que devem ser avaliadas para reduzir riscos de parada operacional?
• O ambiente de operação envolve saneamento, papel e celulose, alimentícia, química, petroquímica, mineração, irrigação, concreteria ou outra aplicação industrial com exigências específicas?

Esse checklist não substitui o dimensionamento técnico.

Ele organiza as informações que normalmente precisam ser discutidas com uma assistência técnica especializada para que a solução seja compatível com o fluido, a instalação e a rotina de operação.

Quando solicitar avaliação técnica

A avaliação técnica é recomendada sempre que houver dúvida sobre compatibilidade entre fluido, bomba, vedação, motor elétrico, motoredutor e condições de instalação.

Em aplicações com viscosidade elevada, abrasividade, sólidos em suspensão, lodos, polpas ou efluentes, pequenas escolhas incorretas podem comprometer a eficiência operacional e acelerar desgaste de componentes.

Também é indicado solicitar análise especializada quando:

• a bomba atual apresenta perda de vazão, ruído anormal, aquecimento ou vibração;
• há desgaste recorrente em rotor, estator, selo mecânico, gaxeta ou acoplamentos;
• o processo foi alterado e o fluido passou a ter nova concentração, temperatura ou carga de sólidos;
• existe dúvida entre reparar o equipamento existente ou substituir o conjunto;
• o sistema precisa integrar bomba, motor elétrico, motoredutor e peças sobressalentes;
• a operação depende de maior previsibilidade de manutenção;
• a instalação exige orientação para posicionamento, alinhamento, vedação e partida assistida.

A RO BOMBAS atende e entrega em todo o território nacional, conforme o contexto informado, e pode orientar a seleção conforme a necessidade do processo, atuando com fornecimento, instalação, manutenção e reparo.

A empresa também conta com rede de marcas parceiras renomadas, sem que seja necessário limitar a análise a uma única opção antes da avaliação técnica.

Manutenção preventiva para preservar vida útil e eficiência operacional

Em bombas helicoidais, a manutenção preventiva deve observar o conjunto completo: bomba, vedação, motor elétrico, motoredutor, base de instalação e condição do fluido bombeado.

O objetivo é reduzir falhas inesperadas, preservar a vida útil dos componentes e manter a eficiência operacional dentro das condições possíveis para o processo.

Boas práticas gerais de manutenção incluem:

• verificar sinais de vazamento na vedação, seja por selo mecânico ou gaxeta;
• observar ruídos, vibrações e aquecimento fora do padrão habitual;
• acompanhar o desgaste do estator em elastômero e do rotor em aço de alta resistência;
• inspecionar alinhamento, fixações, acoplamentos e condições de montagem;
• avaliar o desempenho do motor elétrico e do motoredutor;
• manter atenção a mudanças no fluido, como aumento de sólidos, abrasividade ou viscosidade;
• registrar ocorrências de manutenção para identificar padrões de falha;
• planejar peças sobressalentes conforme criticidade do processo;
• solicitar reparo técnico quando houver sinais de perda de desempenho, travamento, vazamentos recorrentes ou desgaste prematuro.

A manutenção não deve ser tratada apenas como resposta a falhas.

Em aplicações industriais, especialmente quando há fluidos viscosos, abrasivos ou com sólidos em suspensão, a prevenção ajuda a manter a confiabilidade do sistema e evita decisões emergenciais sem análise adequada.

Consulte a RO BOMBAS sobre a adequação ao seu processo

Se a sua operação envolve bombeamento de fluidos viscosos, abrasivos, com sólidos em suspensão, lodos, polpas ou efluentes, o caminho mais seguro é validar a aplicação antes da compra, instalação ou manutenção.

A RO BOMBAS pode apoiar essa análise com conhecimento técnico, agilidade no atendimento e compromisso com qualidade e satisfação do cliente, considerando bomba, motor elétrico, motoredutor, vedação, peças sobressalentes e necessidades de reparo.

Para uma escolha mais confiável, reúna as informações do fluido, do processo e do equipamento atual, quando houver, e consulte a RO BOMBAS sobre a solução mais adequada para sua aplicação industrial.

Perguntas frequentes

Esse tipo de bomba serve para fluidos com sólidos?

Sim, a bomba helicoidal é indicada em aplicações que podem envolver sólidos em suspensão, como efluentes, lodos e polpas.

Ainda assim, a adequação depende das características do sólido, do fluido e das condições de operação.

A validação técnica é importante para evitar especificação inadequada.

Quais materiais podem compor a bomba?

Conforme as especificações informadas, a bomba pode ser fabricada em ferro fundido, aço inoxidável ou aço carbono.

O rotor é confeccionado em aço de alta resistência, enquanto o estator utiliza elastômero.

A escolha do material deve considerar fluido, abrasividade, temperatura e exigências do processo.

Até que temperatura o equipamento informado suporta?

O equipamento informado é projetado para suportar temperaturas de até 150 °C.

Esse limite deve ser analisado junto com as características do fluido, o tipo de elastômero do estator, a vedação e as condições reais de operação.
